概述

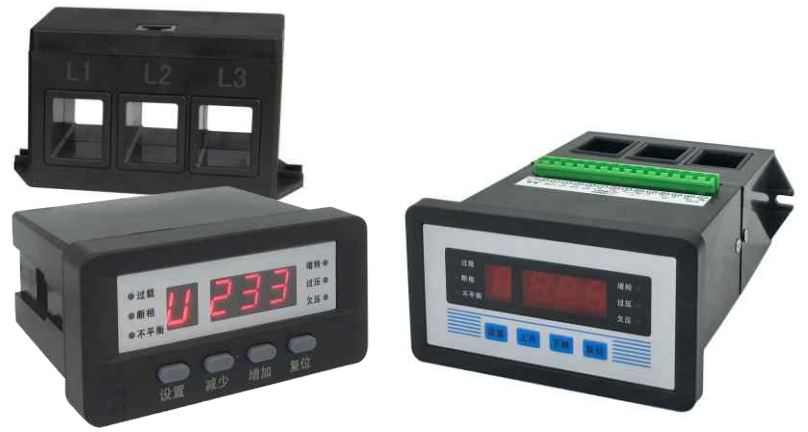

MRE-DJ+系列電動機智能監控系統（簡稱：監控器），核心部件采用國外最新型的十六位AD單片微機，具有RS-485遠程通訊接口，支持MODBUS-RTU\PROFIBUS-DP協議和4-20mA模擬量輸出接口，方便的和PLC\DCS及后臺機組成網絡系統。通過后臺機對現場設備進行操控、運行狀態監視和歷史數據查詢。
使用環境
1、海拔高度不超過4500米；
2、周圍環境溫度：-35℃-+65℃；
3、空氣相對濕度：在+25℃時不超過85%；
4、大氣條件：沒有會引爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣氣體及導電塵埃；
5、安裝在沒有雨雪侵襲、無劇烈振動和沖擊的地方；
6、工作電源：220v、380v+15%/50HZ+2%；
7、結構形式：整體與分體兩種形式，分體安裝距離≤5米；
8、互感器固定在交流接觸器下方為宜，采用螺絲固定安裝方式或導軌安裝。三相主線路分別穿過互感器的三個孔。
選型說明
安裝與接線
5~25A、20~ 100A、90~ 200A電流規格為一次電流穿過保護器小于5A需穿保護器5次
300A、400A、500A、600A、800A電流規格一次電流穿過變比為5A的電流互感器，互感器出線端進入保護器，并在保護器上繞5匝
注：變比為1A的電流互感器時，互感器出線端進入保護器，并在保護器上電流傳感器上繞10匝。
典型接線示例：
