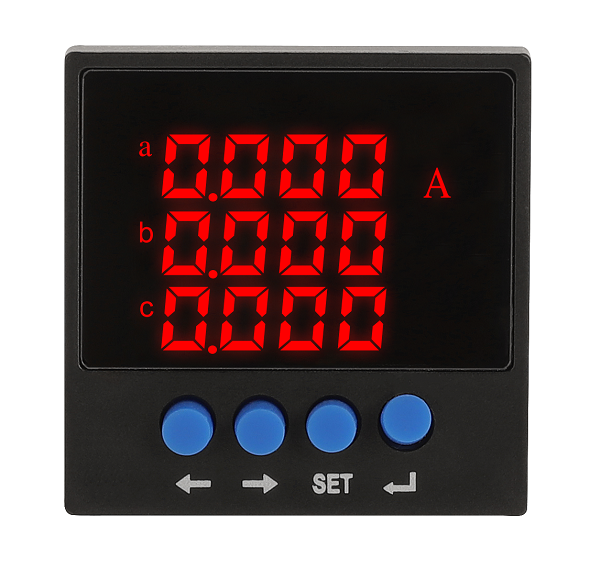

這里所講的多功能表可不是人們通常所知戴在手腕上的多功能表，而是指一種用于能源電力系統中測量多種電力參數的電力儀表，也稱之為多功能電力儀表、多功能數顯表等。
如百度百科上所云：
多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，具有完成電量測量、電能計量、數據顯示、采集及傳輸?shù)裙δ埽喙δ茈娏x表廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。
具體功能和特性如下：
- 測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能
- 計量：正反向有功電能，感性容性無功電能
- 顯示：三排LED數碼管顯示，可視度高
- 通訊：RS485通訊，MODBUS-RTU協議
- 輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)
- 擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
- 配選：可附加模擬量4-20mA變送輸出，開關量輸入、開關量輸出，上下限越限報警功能
- 用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
測量顯示
顯示有：Ua、Ub、Uc（相電壓）；Uab、Ubc、Uea（線電壓）Ia、Ib、Ic(電流)；Pa、Pb、Pc、Ps（每相有功功率和總有功功率）；Qa、Qb、Qc、Qs（每相無功功率和總無功功率）；PFs（總功率因數）；Ss（總視在功率）；FR（頻率）以及有功（無功）電能，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的數字通訊接口可訪問采集這些數據。而對于不同的型號的儀表，其顯示內容和方式卻可能不一致，請參考具體的說明。
顯示方式
可設置XS1控制字用來編程設置通常狀態下顯示內容，XS1=0表示自動循環顯示，1（三相電壓），2（三相電流），3（有功功率、無功功率、功率因數），4（頻率），5（有功電能信息），6（無功電能信息）。
.png)
多功能表 JSY800-W/M型號密碼解讀：型號中的Ｗ代表什么意義呢？后面的Ｍ又是什么意思呢？既然這么寫，那它就肯定代表特定的意義，或是不同的功能，如果字母不一樣，那么它的意義也不一樣，那與之對應的產品也會不一樣，那自然而然，價格也會不一樣，那么這個多功能表 JSY800-W/M 鮮為人知的密碼又該如何來解讀呢？
密碼就藏于這個尋寶圖之中：
使用說明書下載地址：
鏈接：https://pan.baidu.com/s/1LY-d-C5nr3aKcImnX6mVZQ
提取碼：10ac
打開鏈接后，請輸入提取碼查看。
