先來科普一下什么是高壓帶電顯示裝置：
高壓帶電顯示裝置用以提示高壓設備帶電狀況和強制閉鎖有關設備（接地刀閘、開關柜門、網門等），是保證安全的重要措施之一，包括傳感器和顯示器兩個部分，如圖1所示。傳感器可以與各種類型高壓開關柜、隔離開關、接地開關等配套使用；顯示器分為提示性顯示器和強制性顯示器，前者用于提示高壓帶電設備的帶電狀況，起防誤與安全的提示作用，后者除具有提示性顯示器功能外，還可與電磁鎖等防誤鎖具配合使用用于強制閉鎖開關柜操作手柄及網門等，達到防止帶電合接地刀閘，防止誤入帶電間隔，提高開關設備防誤性能。此外，為方便用戶現場雙電源核相，有的顯示器面板設置了相位測試端，兼做“核相”作用。
用在哪里？
在實際應用中，高壓帶電顯示裝置主要安裝在線路接地閘刀、母線接地閘刀、母線壓變接地閘刀、開關柜及其他需要閉鎖的地方實施強制閉鎖，防止電氣誤操作。感應傳感器的接線原理如圖2所示。傳感器要安裝于帶電體正前方，與高壓帶電體無直接聯絡，并保持一定的安全距離。它接收高壓帶電體電場信號，并將之傳送給顯示器。在采取可靠的安全措施下，一般均可進行帶電安裝。

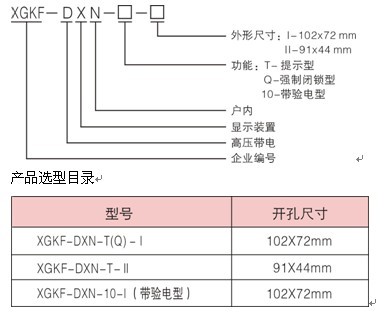

XGKF-DXN系列型號的說明和定義

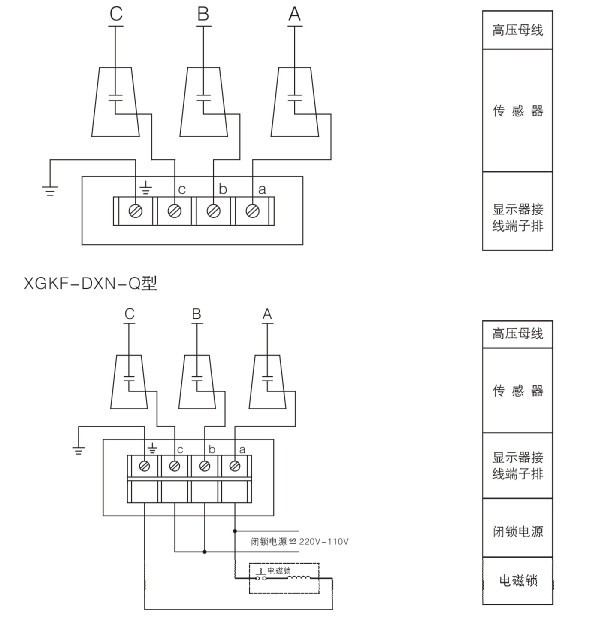

安裝接線和示意圖
技術參數和指標
- 使用環境：溫 度：-30℃~+40℃ 相對濕度：<95%RH
- 額定頻率：50Hz
- 相 數：三相
- 啟輝電壓：700-1500V(10kV) 1400-1800V(24kV)
- 最小輸入電流：5uA
- 電氣絕緣水平：2000V/1min(工頻)
具體應用解答
裝置與電磁鎖的配合使用
電磁鎖裝置通過一個閉鎖輸入接口和高壓帶電顯示閉鎖裝置連接，在高壓設備帶電時強制閉鎖，無電時允許手動解鎖，通過閉鎖桿遮擋操作孔、按鈕或柜門來實現其閉鎖功能的，閉鎖桿和被閉鎖設備之間通常不存在相互作用力的關系，比如閉鎖柜門時，如圖3所示，門的關閉功能仍然依靠原有的鎖具，電磁鎖裝置裝在門框上，閉鎖桿阻擋門的開啟，只有在非法操作時，閉鎖桿才與門有力的作用。
裝置用于電氣閉鎖
高壓帶電顯示裝置能根據高壓設備帶電狀況，輸出一個閉鎖觸點給電動操作的設備（如接地刀閘）控制回路，在高壓設備有電時，該觸點K斷開，控制回路被閉鎖，不能電動操作，只有在高壓設備無電時，觸點K閉合，才滿足操作條件。這樣就保證了只有在高壓設備不帶電的情況下，才能電動操作該設備。
裝置與微機五防閉鎖設備的配合
使用《國家電網公司防止電氣誤操作安全管理規定》明確要求：對采用間接驗電的帶電顯示裝置，在技術條件具備時應與防誤裝置聯接，以實現接地操作時的強制性閉鎖功能。高壓帶電顯示裝置微機五防裝置配合使用，共同完成線路側合接地刀閘或掛臨時接地線時驗電操作。線路有電時裝置輸出閉鎖觸點，告訴微機五防裝置線路有電，不能操作。當線路三相均不帶電時，裝置允許操作燈亮，觸點閉合，此時電腦鑰匙插入驗電器,將形成回路,使電腦鑰匙檢測到有電流，表明線路無電壓，可以操作。
DXN-T戶內高壓帶電顯示裝置出貨實圖記錄
